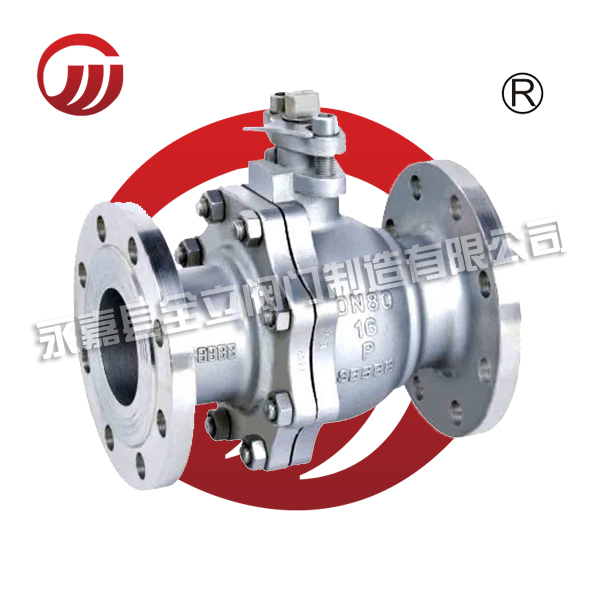

法蘭直通球閥 Q41F Q41H

發布日期：[2017-03-13] 點擊數：法蘭直通球閥 Q41F Q41H

【手動法蘭直通球閥產品概述】

球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

【手動法蘭直通球閥主要特點】

經過特殊工藝處理的球體與閥座，特別適用于較高溫度及含各種粉塵與固體顆粒的介質。
1、采用特別設計的補償性可動金屬閥座結構，密封可靠。
2、本系列球閥應按規定流向使用。
3、本系列球閥可配多種驅動裝置。

【手動法蘭直通球閥主要零部件材料】

序號	零件名稱	材質
序號	零件名稱	GB	ASTM
1	閥體	WCB	A216-WCB
2	密封圈	柔性石墨	柔性石墨 graphite PTFE
3	閥座	1Cr18Ni9Ti	304
4	球體	2Cr13	A276-420
5	螺母	35	A194-2H
6	螺柱	35CrMoA	A193-B7
7	座墊	1Cr18Ni9Ti	304
8	彈簧	60Si2Mn	AISI 9260
9	墊片	柔性石墨+不銹鋼	B12.10-304/F.G
10	填料	柔性石墨	柔性石墨
11	填料壓蓋	WCB	A216-WCB
12	擋圈	65Mn	AISI 1066
13	閥桿	1Cr13	A276-410
14	螺釘	35	A193-B7

【手動法蘭球閥性能范圍】

壓力等級		公稱壓力(PN)					磅級(Class)
		1.6	2.5	4.0	6.4	10.0	150	300	400	600
試驗壓力	殼體試驗	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
	密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
適用工況	適用介質	紙漿、漿料、粉塵及含各種固體顆粒的介質
	適用溫度	-196～≤550℃
適用規范	設計制造按	GB12237-89				API 6D		JP17S-48
	法蘭尺寸按	JB79-59、GB9113 、HG20592-07				ANSI B16.5		JIS B2212-2214
	結構長度按	GB12221-89				ANSI B16.10		JIS B2002
	檢驗試驗按					JB/T9092-99		API 598

【手動法蘭球閥結構圖】

【手動法蘭球閥主要連接尺寸】

PN1.6MPa 主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5MPa 主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

PN4.0MPa 主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190

PN6.4MPa 主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250

PN10MPa 主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	10	15	18	25	32	46	75

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.hyun24.com.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
